圆锥破碎机的破碎原理介绍

圆锥破碎机是生产线中中碎和细碎作业,当圆锥破碎机工作时,破碎机的水平轴由电动机通过三角皮带和皮带轮驱动。水平轴驱动偏心套通过大齿轮和小齿轮旋转。破碎机的圆锥轴产生偏心距,以在偏心套筒的作用下执行摆动运动。结果,破碎壁的表面有时靠近固定锥体的表面,并且有时远离固定锥体的表面,使得石材在破碎腔中被连续地破碎,破碎和撞击。压碎的物料在自身重量的作用下从破碎机底部的排出口排出。圆锥破碎电动圆锥的上腔支撑在固定主轴上端的球形轴承垫上,下腔套在偏心轴套的外侧,其运动直接由偏心轴套驱动。

当偏心轴套绕主轴旋转时,动锥不仅随偏心轴套绕机器的中心线旋转,而且绕其自身的轴旋转。活动圆锥围绕其球形支撑中心进行空间旋转运动。运动锥的轴在固定点(即球体的中心点)处与主轴的中心线相交,并且夹角为进动角。当破碎机运行时,活动圆锥的轴线相对于机器的中心线进行圆锥形的表面运动,其圆锥顶部为球形支撑中心。在移动圆锥运动期间,该点始终保持静止。因此,运动锥的运动可以看作是刚体绕固定点的旋转,即运动锥的运动由两种旋转运动组成:进动运动或牵连运动(运动锥)绕机器的中心线进行旋转运动)以及旋转运动或相对运动(移动圆锥体绕其自身的轴进行旋转运动)。

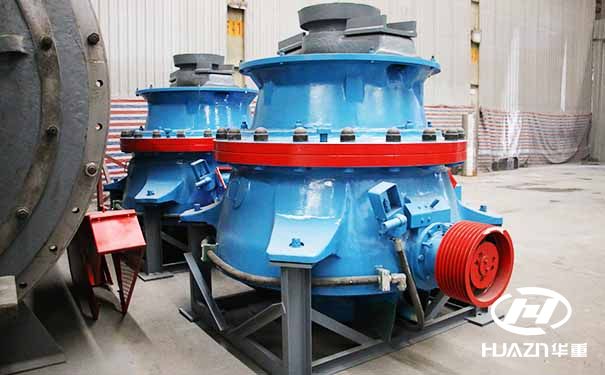

圆锥破碎机

在圆锥破碎机空载运行的情况下,活动圆锥的旋转取决于球面圆锥轴承的摩擦力矩和偏心轴套的摩擦力。哪个力矩大,动锥就是基于该扭矩。方向。通常情况下,动锥沿偏心轴套的旋转方向旋转。旋转速度由两个力矩之间的差值确定。圆锥破碎机位于球形轴承和活动圆锥的下圆锥之间,以控制活动圆锥的旋转。在负载运行的情况下,石头在活动圆锥体的圆锥上的摩擦力矩远大于偏心衬套在圆锥体上的摩擦力距。
