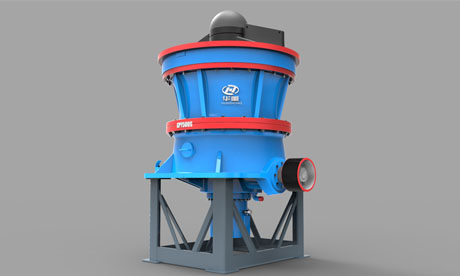

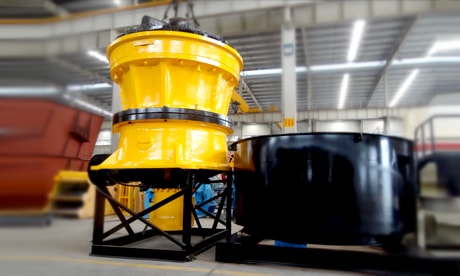

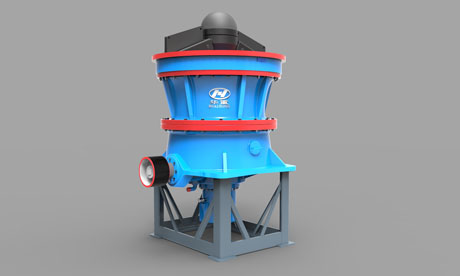

GPY系列单缸液压圆锥破碎机

GPY系列单缸液压圆锥破碎机是我公司研发制造的目前国内备受瞩目的圆锥破碎机，是机、电、液技术与物料破碎技术相结合的高端产品，该设备采用了高强度铸钢机架、合金材料锻造主轴、高精度弧形螺旋齿轮传动结构，结合多种腔型选择和智能化的运行控制系统，使该设备的性能和优势得以充分的体现，可以广泛应用于各类坚硬矿物和岩石的中、细碎作业，具有破碎比大、效率高、能耗低、产品粒度均匀等特点，能够充分满足客户的各种破碎需求。

应用领域：主要用于冶金、矿山、建筑、化学、钢渣处理及硅酸盐行业中原料的破碎。可采用混凝土基础或钢结构基础，固定式、移动式场合均可选用。

最大给料粒度：35~670mm

出料粒度：8~83mm

生产能力：45~2188t/h

适用物料：适合中碎和细碎岩石、矿石、矿渣、耐火材料等各种矿物和岩石。

免费获取报价

咨询热线

0379-62669906

产品特点
结构特点
工作原理
产品参数

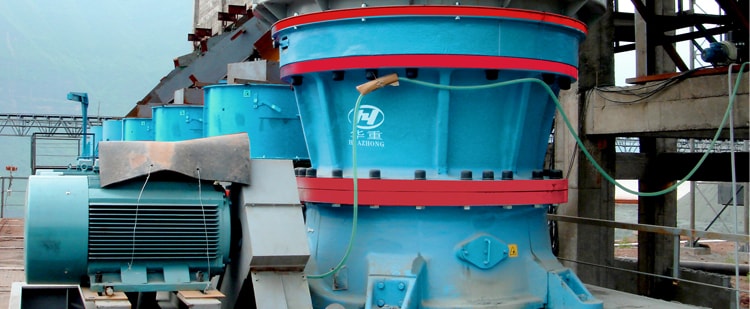

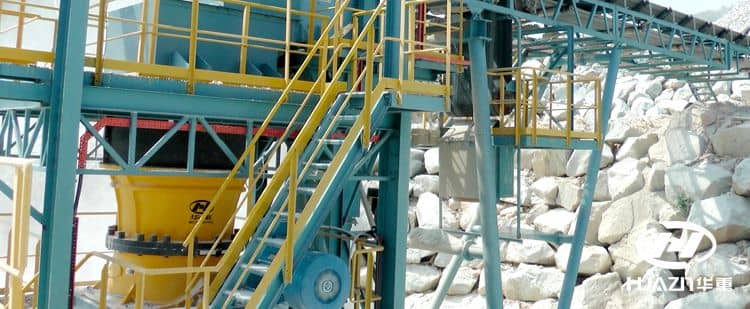

应用案例
相关产品
在线咨询

产品特点

层压破碎设计，出料粒形更好，生产效率高

该机将优化的破碎腔型、合理的偏心距、良好的摆频和层压缩破碎原理相结合，实现更大的通过量、更高的生产效率、更优的产品粒形和更低的单位能耗。

自动化程度高

自动化控制系统能够实现破碎过程的过载保护、过铁保护、出料口恒定等功能，并能实现实时监控油温、流量、压力、负荷、出料口尺寸等参数，确保设备可靠运行。

加强型架体结构，承载能力高

经过优化设计的加强型架体结构、两端支撑的“简支梁”主轴结构、动压润滑的铜套结构、灵敏可靠的过载保护系统，可确保设备在硬质矿物岩石的破碎长期稳定运行。

多种腔型可供选择，适应性广

该系列圆锥有中碎和细碎两种机型，每种机型有多种腔型可供选择，还可通过调整偏心距来适应不同的产工艺。通过调整传动轴转速，还可实现对产品级配的调整，从而使设备的价值充分体现。

运行噪声和振动小

高精度螺旋弧齿轮传动，运行噪声更低、传动效率更高、使用寿命长。设备自身振动小，整体钢架配合柔性支撑，使设备传导至基础的振动更小，基础投入小。

安装成本低

GPY200(S)、GPY300(S)两种机型采用“复合型杯式”活塞结构，安装高度低，节约安装成本。所有机型均采用整体钢底架结构，使安装简便、耗时短，成本低。

运行成本低

优化设计的破碎腔型及衬板材料，使衬板利用率更高；正压防尘系统可时刻保证设备清洁，延长润滑油的使用周期，减少人工维护成本。大部分零部件可在设备上部及侧部完成拆装，更安全、更便捷、更高效。

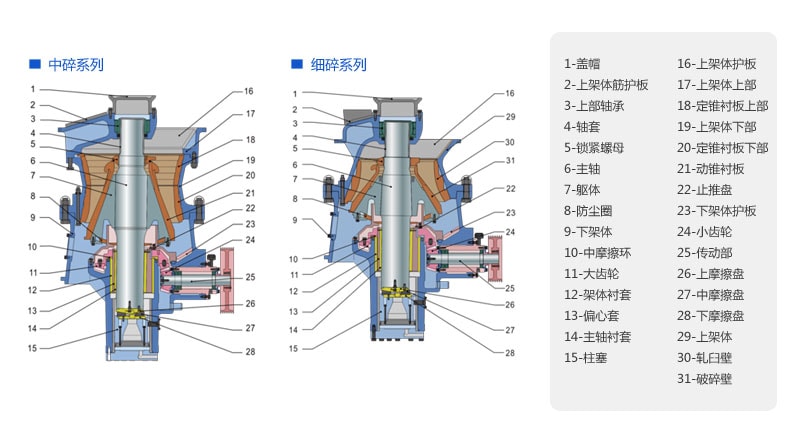

结构特点

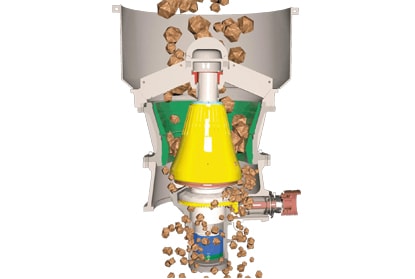

工作原理

电机通过三角皮带和皮带轮来驱动破碎机的水平轴转动，水平轴上装有高精度的螺旋弧齿锥齿轮，通过相互啮合的大小锥齿轮来驱动偏心套组件旋转。具有偏心内圆柱面的偏心套迫使躯体动锥部（破碎部）做旋摆运动，从而在偏心摆动的动锥衬板和固定的定锥衬板之间产生周期性的相对运动，物料通过顶部进料斗进入有周期性旋转摆动的动锥衬板和定锥衬板构成的破碎腔后，便受到挤压和弯曲的破碎力，从而使物料得到破碎，破碎后的物料依靠自重力从下架体圆周空腔处排除机体。

产品参数

中碎圆锥作业技术参数
规格型号	偏心量Ecc (mm)	最大装机功率 (KW)	紧边排料口(CSS)下的生产能力(t/h)
规格型号	偏心量Ecc (mm)	最大装机功率 (KW)	25mm	30mm	35mm	40mm	45mm	50mm
GPY100S	20	90	115-125	140-150	155-175	165-195	180-210
GPY100S	25	90		180-190	195-215	205-225
GPY200S	25	160		165-215	185-235	205-255	225-275
GPY200S	32	160			225-275	265-315	275-345
GPY300S	32	250		320-350	350-390	370-410	390-430
GPY300S	40	250			400-450	440-490	470-520
GPY400S	36	280		400-450	440-490	480-520	500-540	550-600
GPY400S	42	280			520-570	550-630	620-670	650-700

细碎圆锥作业技术参数
规格型号	偏心量Ecc (mm)	最大装机功率 (KW)	紧边排料口(CSS)下的生产能力(t/h)
规格型号	偏心量Ecc (mm)	最大装机功率 (KW)	8mm	10mm	15mm	20mm	25mm	30mm	35mm	40mm
GPY100	20	90	45-50	50-55	65-75	90-100
GPY100	25	90		50-60	70-85	100-115
GPY200	25	160		85-105	105-125	125-150	155-175	180-205
GPY200	32	160			135-155	165-185	185-215
GPY300	32	250	100-120	110-140	155-185	185-215	220-250	255-285	290-320
GPY300	40	250		140-160	195-225	235-265	280-310	315-345
GPY400	36	280		150-180	200-240	260-285	290-320	330-365	370-400	410-440
GPY400	42	280			260-290	320-350	355-385	390-420	430-460	470-500

注：生产能力为含水量不超过4%、不含粘土，给料粒度级配适合，小于排料口的物料占给料总量10%以下，给料在破碎腔四周均布，物料松散密度为1.6t /m³的岩石开路设计时的通过量。在闭路作业条件下，设备能力比开路作业高15%-30%。由于所选设备偏心量、破碎比、物料硬度、给料粒度组成、给料含水含泥量等都会影响破碎机的生产能力，所以对具体的应用情况请向我们进一步咨询。

技术参数(GPY500S、GPY650S、GPY800S）
规格型号	最大装机功率 (KW)	腔型	最大给料尺寸 (mm)	紧边排料口(CSS)下的生产能力(t/h)
规格型号	最大装机功率 (KW)	腔型	最大给料尺寸 (mm)	41mm	44mm	48mm	51mm	54mm	60mm	64mm	70mm	76mm	83mm
GPY500S	315	EC	560	600-680	670-730	750-860	800-850	870-930	950-1000	1030-1090	1000-1050	920-983	604
GPY650S	450	EC	560		730-790	820-880	870-930	950-1000	1030-1100	1180-1250	1380-1450	1450-1500
GPY800S	630	EC	670		1050-1200	1250-1310	1320-1420	1450-1530	1550-1650	1675-1750	1830-1900	1925-2000

注：EC=超粗碎

技术参数(GPY500、GPY650、GPY800、GPY1000）
规格型号	最大装机功率 (KW)	腔型	最大给料尺寸 (mm)	紧边排料口(CSS)下的生产能力(t/h)
规格型号	最大装机功率 (KW)	腔型	最大给料尺寸 (mm)	10mm	13mm	16mm	19mm	22mm	25mm	32mm	38mm	44mm	51mm	57mm	64mm	70mm
GPY500	315	EC	275			172	290-333	390-431	420-460	500-542	560-600	610-657	450-511
		C	215			150-185	320-362	420-475	465-505	540-580	540-638	450-507	310-353
		MC	175			210-248	350-421	410-450	440-480	500-550	430-494	300-360
		M	135			250-290	390-435	425-465	455-495	455-497	340-398
		MF	115		188	320-364	350-391	380-418	415-445	400-446	314-358
		F	85		260-300	280-323	310-347	330-371	355-395	340-396	318
		EF	65		250-288	270-311	250-293	250-290
GPY650	450	EC	290			200-220	350-400	450-503	500-551	580-630	660-710	700-753	650-600
		MC	180			300-350	400-490	460-510	520-565	570-617	540-590	580-630
		MF	115		190-215	420-470	430-488	470-515	520-571	530-580	420-470
		F	85		330-384	390-447	400-451	410-463	450-502	500-552
GPY800	630	EEC	350					460-520	740-800	840-900	950-1010	1060-1120	1170-1230	1290-1350	1400-1506	1220-1326
		EC	300					520-584	780-844	900-963	1010-1065	1110-1167	1230-1286	1320-1388	1450-1506	1270-1326
		C	240				400	590-631	830-888	950-1013	1060-1120	1170-1227	1290-1352	1400-1460	1400-1456	1220-1281
		MC	195				380-435	660-718	770-832	890-950	990-1050	1090-1150	1210-1267	1310-1368	1310-1365	1140-1201
		M	155				500-563	720-780	780-836	890-948	990-1050	1090-1150	1210-1266	1310-1367	1180-1243	1030-1093
		MF	130			374-420	650-711	700-760	750-809	860-923	880-937	720-784	697
		F	90		352-390	590-650	640-700	690-747	740-795	850-907	790-852	650-713
		EF	80	340-400	450-511	490-553	530-593	580-635	620-675	710-770	670-728	600-664
GPY1000	750	EC	370						390-454	1235-1304	1375-1441	1515-1580	1675-1740	1815-1878	1975-2038	2111-2176
		C	330					392	720-770	1335-1400	1485-1547	1630-1695	1803-1868	1955-2015	2123-2188	2075-2137
		MC	300				445-508	785-847	1165-1227	1335-1400	1485-1547	1630-1695	1803-1868	1955-2015	1935-2000	1665-1734
		M	230			262-306	600-665	885-946	1045-1101	1200-1256	1315-1390	1455-1521	1611-1676	1745-1810	1720-1795	1495-1560
		MF	160		200	445-509	620-685	855-916	910-975	1045-1112	1165-1230	1280-1347	1420-1485	1535-1602	1315-1391	1100-1165
		F	120		243-284	600-665	765-833	825-890	885-947	1015-1080	1100-1160	985-1046	755-822	555-620
		EFX	100		355-418	595-661	645-710	695-758	745-807	870-921	925-990	825-891	635-700	465-528
		EF	85	180-240	515-580	565-626	605-673	655-715	700-765	820-873	900-965	995-1058	1100-1165	945-1005	795-857	600-664
		EEF	75	405-470	495-560	535-603	585-648	625-692	675-737	775-841	785-850	695-756	510-575	412

注：1.EEF=超特细、EF=特细碎、EFX=次细碎、F=细碎、MF=中细碎、M=中碎、C=粗碎、MC=中粗碎、EC=特粗碎
2.生产能力为含水量不超过4%、不含粘土，给料粒度级配适合，小于排料口的物料占给料总量1 0 %以下，给料在破碎腔四周均布，物料松散密度为1 . 6 t / m ³的岩石开路设计时的通过量。在闭路作业条件下，设备能力比开路作业高1 5 % - 3 0 %。由于所选设备偏心量、破碎比、物料硬度、给料粒度组成、给料含水含泥量等都会影响破碎机的生产能力，所以对具体的应用情况请向我们进一步咨询。
