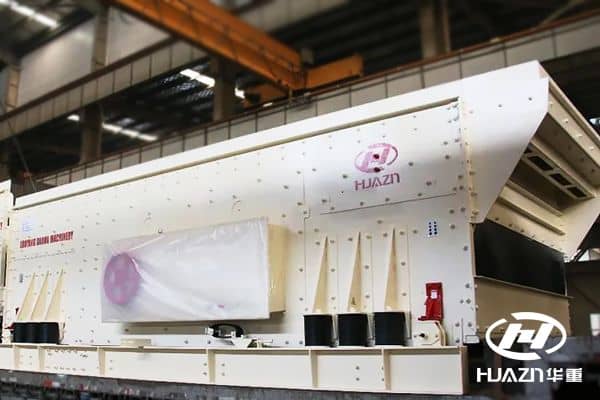

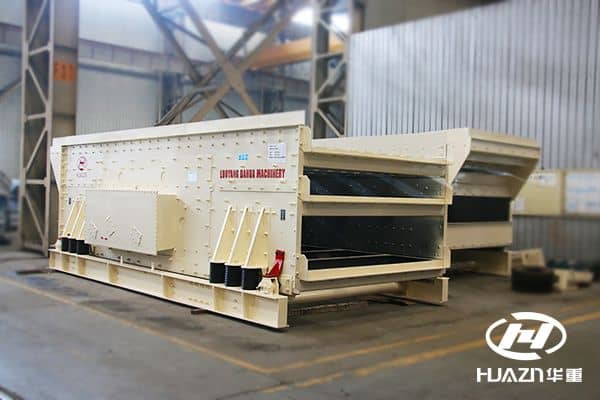

HTS系列三轴水平振动筛

HTS系列三轴振动筛是我公司开发设计的一款高性能水平筛,该振动筛的运行轨迹为椭圆,可产生强劲的振动力,确保了筛分分级效果,该振动筛水平安装方式,可有效节省空间和安装高度。

应用领域:广泛适用于水电、公路、铁路、建筑等领域砂石骨料的生产加工和建筑垃圾处理系统中的物料分级筛分作业,也是移动式破碎筛分站上优选的筛分设备。

层数:2/3层

最大进料粒度:120mm

生产能力:60~550t/h

适用物料:适用于各种松散矿物和岩石,例如,河卵石、煤矸石、花岗岩、铁矿石等。

免费获取报价
咨询热线

0379-62669906

产品特点

同步的三轴结构,筛分能力强

同步的三轴结构,形成椭圆运动轨迹,可产生强劲的振动力,增大筛分能力。

设备坚固稳定,筛分效率更高

侧板折边且与框架梁及支撑座均采用高强度螺栓连接固定;振动筛的振动角度和振幅均可调整,确保筛分效率更高。

更多的筛网选择,满足更多的物料生产需求

为了满足破碎过程中粗碎、中细碎后的各种分级作业要求,可选配不同孔径的张紧型模块化钢丝筛网和聚氨酯筛等多种筛网,用户通过简单的筛网更换操作即可满足不同的生产需求。

振动平稳,噪音小

采用消振技术,避免启动停止时因共振带来的横向摇晃,振动弹簧采用的是复合橡胶弹簧,振动平稳、噪音低。

可选择的轴承润滑方式

轴承润滑方式可采用油脂润滑也可采用稀油油浴自动润滑,自动润滑方便快捷,节省人力。

工作原理

HTS系列三轴水平振动筛以三轴块偏心激振器为激振源,其激振器的三根轴上装有相同规格的配重块,齿轮强制同步,结构紧凑、稳定,能耗低。动力由电机经皮带轮传递至主动轴,同步齿轮强迫各轴保持相位差稳定,从而产生激振力,迫使筛箱作强制连续的椭圆运动。物料借助椭圆振动的力量沿水平筛面的圆周方向不断跳动,分层并分离。抛起时,物料一边松散分层,一边向前运动,粒度分级和向前输送的工作就在周而复始地抛掷过程中完成。

产品参数

规格型号 筛分尺寸
长×宽(mm)
层 数 双振幅
(mm)
振动频率
(r/min)
最大进料
(mm)
生产能力
(t/h)
功 率
(kw)
HTS1650 1600×5000 2/3 14-18 750-850 200 60-350 30/30
HTS1860 1800×6000 2/3 14-18 200 80-450 30/37
HTS2160 2100×6000 2/3 14-18 200 90-500 37
HTS2460 2400×6000 2/3 14-18 200 110-550 45/45

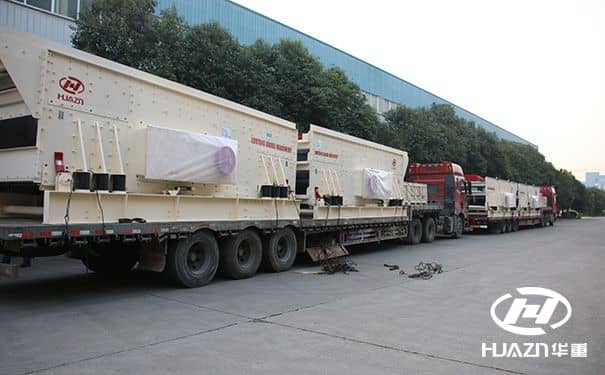

应用案例
