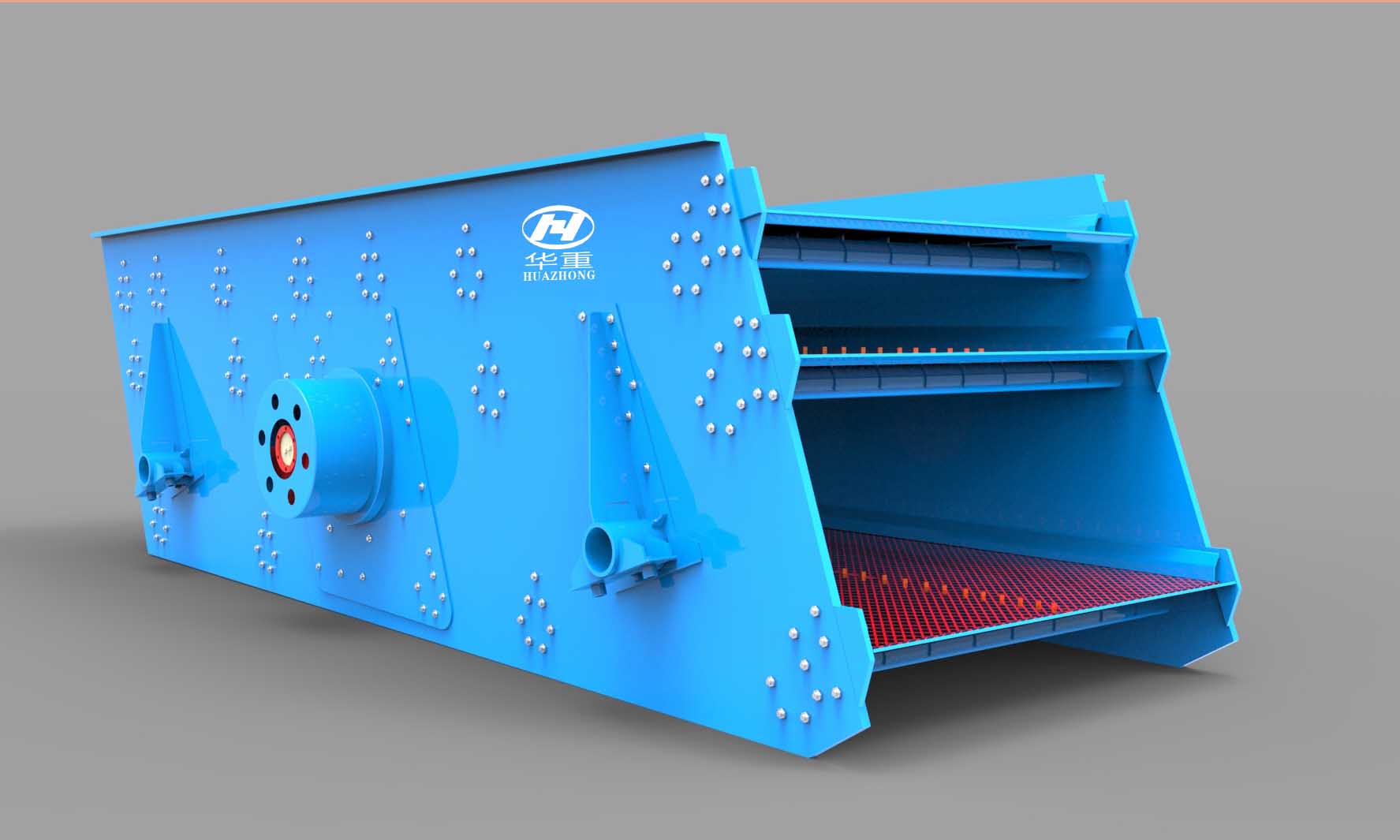

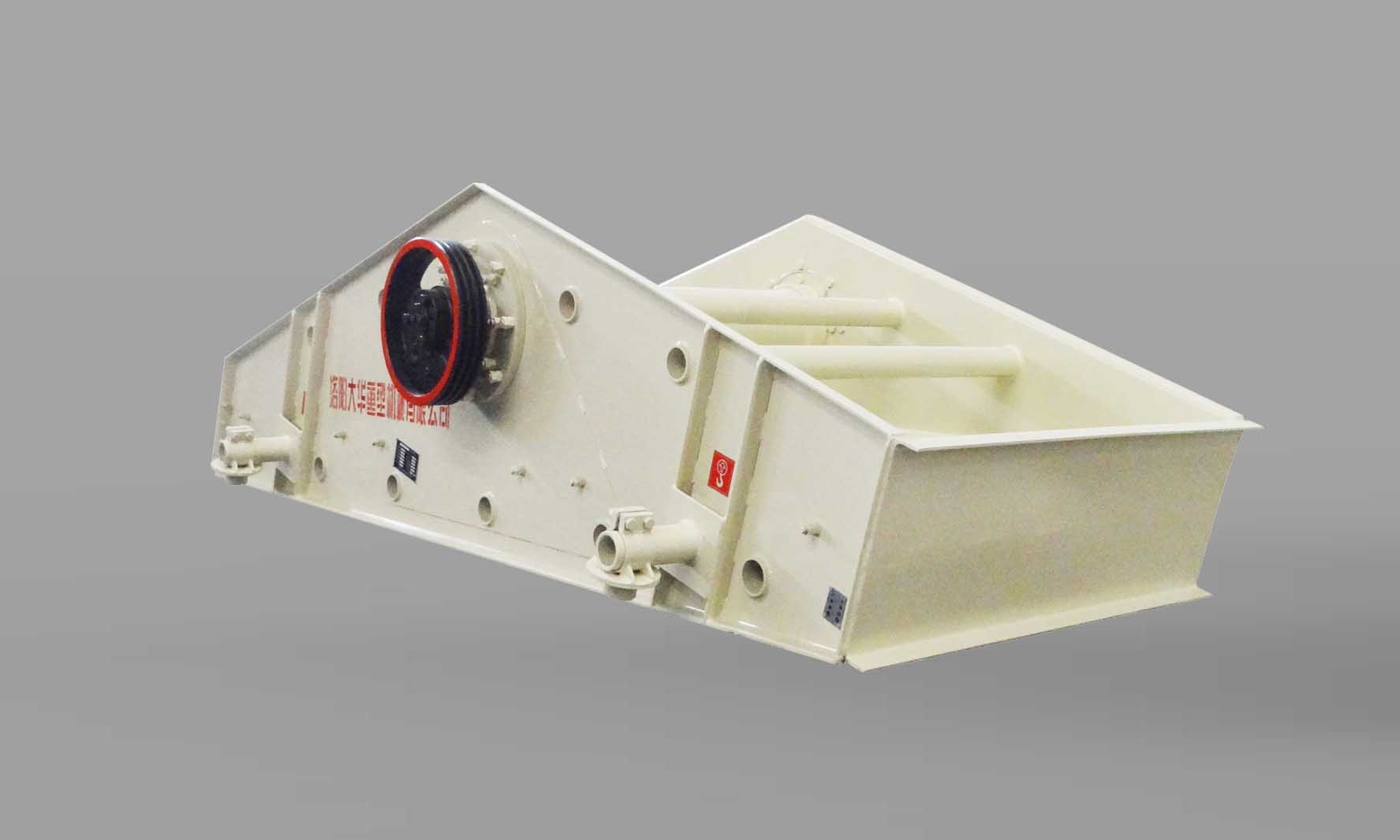

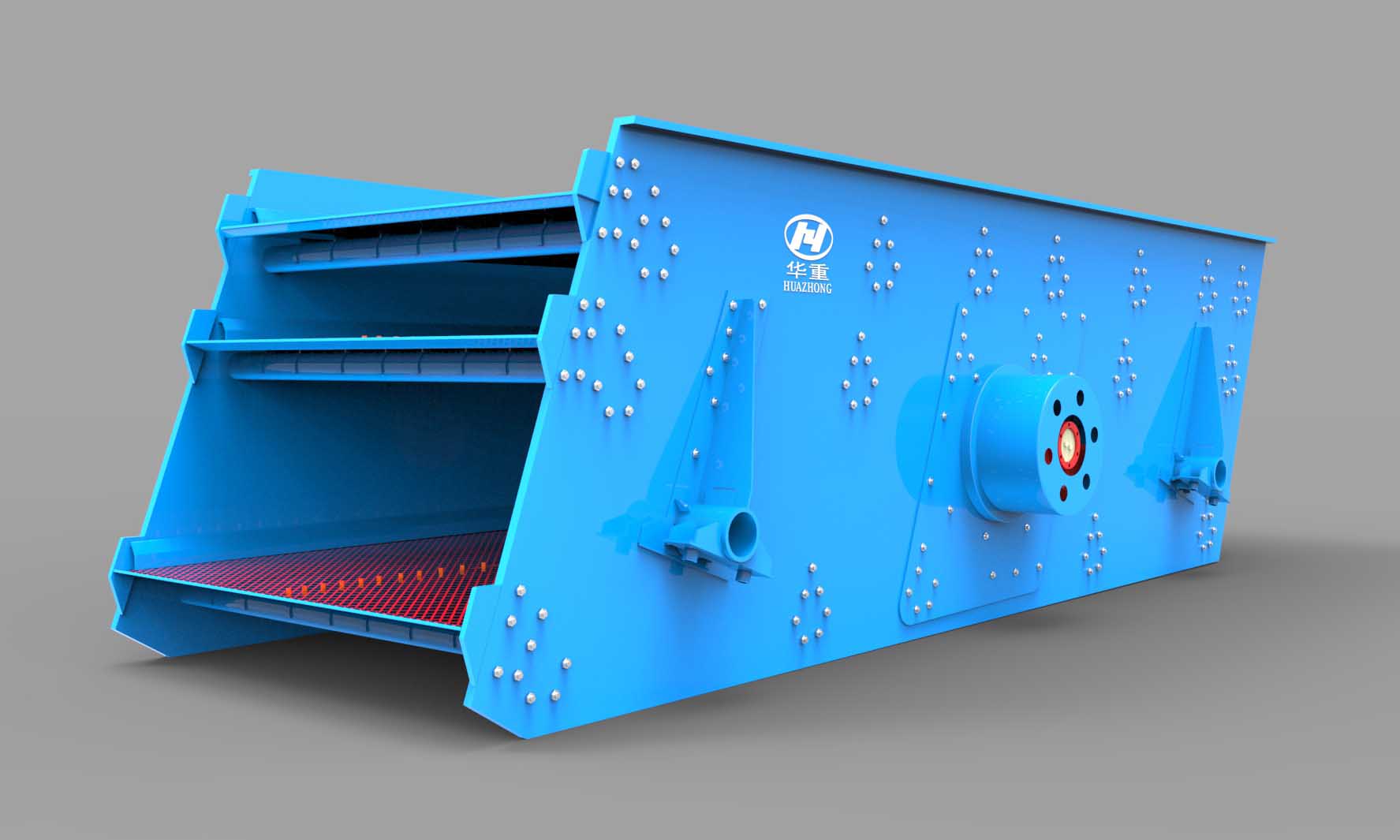

YA、YKR、ZKR系列振动筛

YA、YKR、ZKR系列振动筛是我公司总结多年实践经验,并结合我国国情经过优化设计的系列振动筛,均可广泛适用于矿山、建筑、建材等行业各种松散矿物和岩石的筛分分级作业,ZKR系列振动筛多用于物料的脱水脱泥作业。YA、YKR系列振动筛根据不同的客户需要,可提供一层、二层、三层或多层机型的振动筛,且均可用于干式或湿式筛分作业。广泛的生产实践证明该系列振动筛具有结构合理、筛分效率高、处理量大等优势。

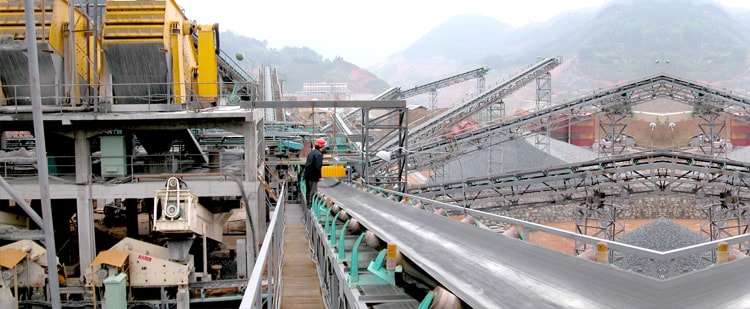

应用领域:广泛适用于矿山、建筑、建材等行业各种松散矿物和岩石的筛分分级作业。

YA系列;层数:1/2/3层;给料粒度:≤150mm;生产能力:10~320t/h

YKR系列:层数:1/2/3/4层;给料粒度:≤200mm;生产能力:55~1200t/h

ZKR系列:层数:1/2层;给料粒度:≤150mm;生产能力:7~500t/h

适用物料:适用于各种松散矿物和岩石,例如,河卵石、煤矸石、花岗岩、铁矿石等。

免费获取报价
咨询热线

0379-62669906

产品特点

模块化设计的激振器,筛分效率高

振动采用块偏心外置式模块化集成设计,可采用油脂润滑或稀油自动润滑方式,使得设备的通过量大,筛分效率高,处理能力强;该激振器还可以通过增减标准配重块的数量以快速调整振动筛振幅;振动筛的频率、振幅、角度均可调整,确保筛分效率更高。

更多的筛网选择,满足更多的物料生产需求

为了满足破碎过程中粗碎、中细碎后的各种分级作业要求,可选配不同孔径的张紧型模块化钢丝筛网和聚氨酯筛等多种筛网,用户通过简单的筛网更换操作即可满足不同的生产需求。

处理量更大,维修更简单

采用小振幅、高频率、大倾角结构,使该机筛分效率高、处理量更大。侧板折边且与横梁及支撑座均采用高强度螺栓连接,全筛无焊接疲劳应力。

振动平稳,噪音小

采用消振技术,避免启动停止时因共振带来的横向摇晃,振动弹簧采用的是复合橡胶弹簧,振动平稳、噪音低。

符合环保标准,防尘性能好

可选配振动筛防尘密封装置,从根源上防止粉尘飞扬,环保性能高。

工作原理

YA、YKR系列是圆振动筛,圆振动筛是利用振动器中的偏心块旋转产生的离心力,使筛箱、振动器等部分作强制的连续的圆或近似圆的运动。物料随筛箱在倾斜的筛面上作连续抛掷运动;抛起时分层;落下时颗粒透筛。圆振动筛具有结构可靠、筛分效率高、激振力强、坚固耐用、维修方便、使用安全等特点,被广泛用于矿山、建材、交通、能源、化工等行业。

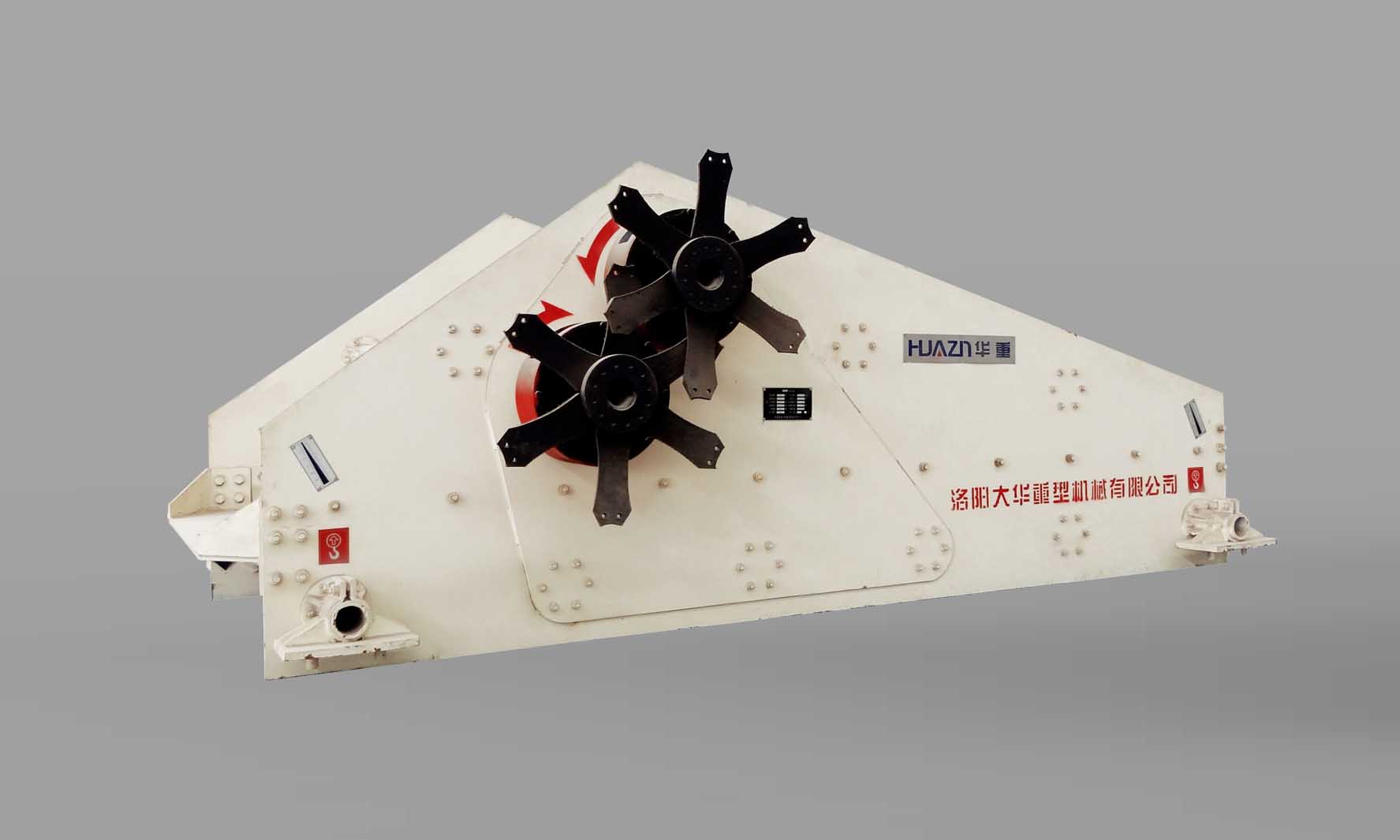

ZKR系列是直线振动筛,直线振动筛在矿山工业中广泛应用,是利用振动电机激振作力,使物料在筛网上被抛起并向前作直线运动,物料从给料机均匀地进入筛分机的进料口,通过多层筛网产生数种规格的筛上物、筛下物、分别从各自的出口排出。直线振动筛结构紧凑,振动参数合理,运动平稳,耗能低、产量高,有较高的筛分和脱水效率,全封闭结构,无粉尘溢散,自动排料,更适合于流水线作业。

产品参数

规格型号 层数 筛孔尺寸
(mm)
双振幅
(mm)
振次
(r/min)
最大给料粒度
(mm)
生产能力
(t/h)
功率
(kw)
YA1225 1/2/3 3-50 6-7 850 ≤150 10-150 5.5/5.5/5.7
YA1236 1/2/3 3-150 5-7 850 ≤200 20-200 7.5/7.5/11
YA1530 1/2/3 3-150 5-7 850 ≤200 30-240 7.5/7.5/15
YA1536 1/2/3 3-150 5-7 850 ≤200 40-270 7.5/11/15
YA1545 1/2/3 3-150 5-7 850 ≤200 45-320 11/15/22

注:表内所列处理量是按对松散密度为1.6t/m3的干式分级给定的,所列处理量仅供参考,具体值根据现场情况与研发部商定。


规格型号 层数 筛孔尺寸
(mm)
双振幅
(mm)
振次
(r/min)
最大给料粒度
(mm)
生产能力
(t/h)
功率
(kw)
YKR1845 2/3 3-150 7-8 800 ≤200 55-450 22/30
YKR1854 1/2/3/4 3-150 7-8 800 ≤200 60-480 22/30/30/37
YKR1860 1/2/3 3-150 7-8 800 ≤200 80-500 22/30/37
YKR2160 1/2/3/4 3-150 7-8 800 ≤200 100-750 22/37/45/37
YKR2460 1/2/3/4 3-150 7-8 800 ≤200 120-880 22/37/45/45
YKR2475 1/2/3/4 3-150 7-9 800 ≤200 150-950 37/45/55/2×37
YKR2773 1/2/3/4 3-150 7-9 800 ≤200 150-1000 37/45/55/2×37
YKR3060 1/2/3 3-150 7-9 800 ≤200 150-900 37/45/55
YKR3073 1/2/3 3-150 7-9 800 ≤200 150-1100 45/55/2×30
YKR3280 2/3 3-150 7-9 800 ≤200 150-1200 2×(30/37)
YKR3680 2/3 3-150 7-9 800 ≤200 200-1200 2×(45/45)

注:表内所列处理量是按对松散密度为1.6t/m3的干式分级给定的,所列处理量仅供参考,具体值根据现场情况与研发部商定。


规格型号 层数 筛孔尺寸
(mm)
双振幅
(mm)
振次
(r/min)
最大给料粒度
(mm)
生产能力
(t/h)
功率
(kw)
ZKR1230 1 0.25-50 6-9 970 ≤150 7-144 2×4
ZKR1245 1 0.25-50 6-9 970 ≤150 10-200 2×5.5
ZKR1260 1 0.25-50 6-9 970 ≤150 12-280 2×11
ZKR1437 1 0.25-50 6-9 970 ≤150 10-210 2×5.5
ZKR1836 1 0.25-50 6-9 970 ≤150 13-250 2×7.5
ZKR1845 1/2 0.25-50 6-9 970 ≤150 16-324 2×11/15
ZKR1860 1/2 0.25-50 6-8 970 ≤150 20-380 2×15/22
ZKR2145 1 0.25-50 6-9 970 ≤150 20-380 2×11
ZKR2160 1/2 0.25-50 6-8 970 ≤150 20-500 2×15/30
ZKR2460 1/2 0.25-50 6-8 970 ≤150 20-500 2×22/30

注:表内所列处理量是按对松散密度为1.6t/m3的干式分级给定的,所列处理量仅供参考,具体值根据现场情况与研发部商定。
