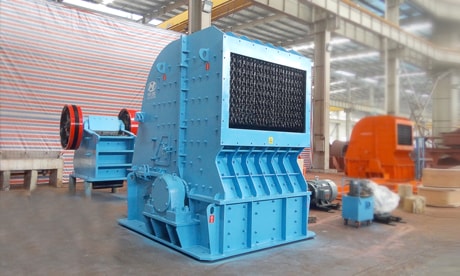

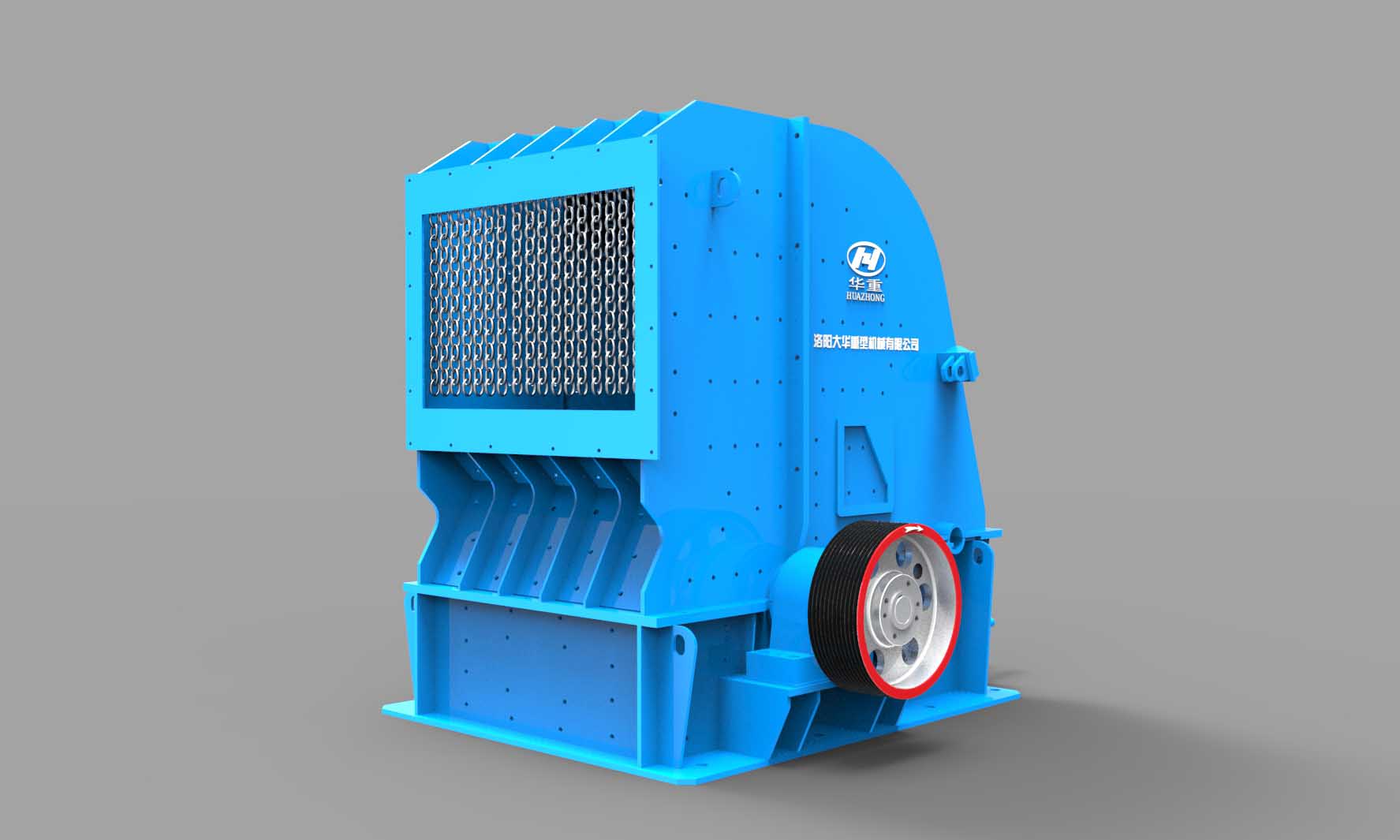

  • 大PFQ1
  • 大PFQ2
  • 大PFQ3
  • 大PFQ4
  •
  •
  •
  •
PFQ系列涡旋强力反击式破碎机
PFQ系列涡旋强力反击破碎机是我公司研制开发的高效反击式破碎机,于2005年获得国家专利(专利号:ZL200420075315.4)。该产品适用于抗压强度不超过250MPa的各种物料的粗、中、细碎作业,具有结构独特、操作方式简便、高效节能、产品形状呈立方体、排料粒度大小可调、可选择破碎、简化破碎流程、节约成本等特点。大型机型还有板锤更换起吊专用工具供用户选配。
应用领域:广泛用于水泥、建材、化工、冶金、水电、高速公路、高铁等行业人工砂石料的破碎作业。
适用物料:特别适用于水电工程等特殊行业使用的建筑骨料,如玄武岩、安山岩、河卵石、花岗岩等物料的破碎。

产品特点

1.该机结构设计独特,有高大涡旋破碎腔和P、S、T三段破碎区,使破碎效率更高,产能更大。
2.采用有键锥套联接的转子体、插入安装的高效耐磨板锤、独特的齿形反击衬板、多方位开门机架、丝杆或液压开启装置等,使设备更换易损件、检修更加方便。

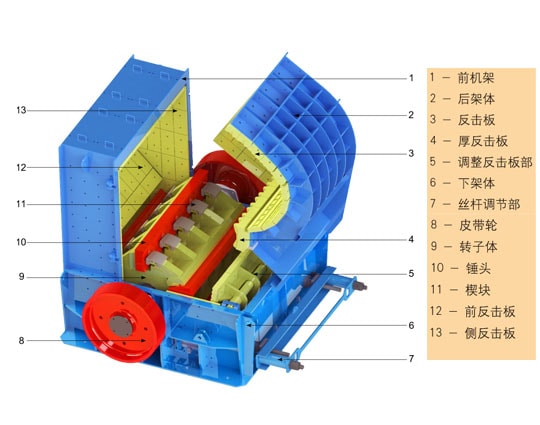

结构特点

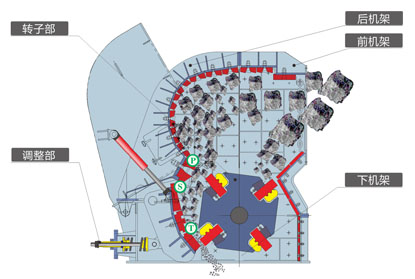

工作原理

电机经过三角带传动带动转子高速运转,物料自入料口进入破碎腔内,被高速旋转的锤头打击,冲击涡旋破碎,未被充分破碎的大块物料,在P破碎腔部的厚反击板与锤头作用下产生巨大的压力与弯曲力,即使很难破碎的物料也能轻易被粗碎后进入下段S破碎腔和T段破碎腔,物料在此二破碎腔内受到摩擦、挤压、冲击、折断、而得到中、细碎后排除机体。

技术参数

规格型号 最大给料粒度(mm) 排料粒度(mm) 生产能力(t/h) 功率(kw) 外形尺寸(mm)
<150MPa <250MPa
PFQ0808 200 150 -25(80-90%) 46 55 1900×1860×2150
PFQ1108 300 180 -30(80-90%) 80 75 2845×2000×2265
PFQ1110 400 200 -35(80-90%) 100 110 2845×2250×2265
PFQ1113 400 200 -40(80-90%) 150 132 2845×2420×2265
PFQ1310 500 250 -40(80-90%) 180 160 3050×2120×2900
PFQ1313 500 250 -40(80-90%) 225 200 3050×2420×2900
PFQ1315 600 300 -40(80-90%) 280 250 3050×2675×2900
PFQ1320 600 300 -40(80-90%) 350 2×200 3050×3200×2900
PFQ1515 800 350 -40(80-90%) 400 2×220 4310×3030×3660
PFQ1520 800 400 -40(80-90%) 500 2×250 4980×3600×3100
PFQ1720 900 450 -50(80-90%) 580 2×280 5540×3830×4600
PFQ1725 900 500 -50(80-90%) 670 2×315 5540×4330×4600

应用案例

  • PFQ系列涡旋强力反击式破碎机山西应用案例

    PFQ系列涡旋强力反击式破碎机山西应用案例
  • PFQ系列涡旋强力反击式破碎机斐济应用案例

    PFQ系列涡旋强力反击式破碎机斐济应用案例
  • PFQ系列涡旋强力反击式破碎机云南居甫渡电站应用案例

    PFQ系列涡旋强力反击式破碎机云南居甫渡电站应用案例
  •

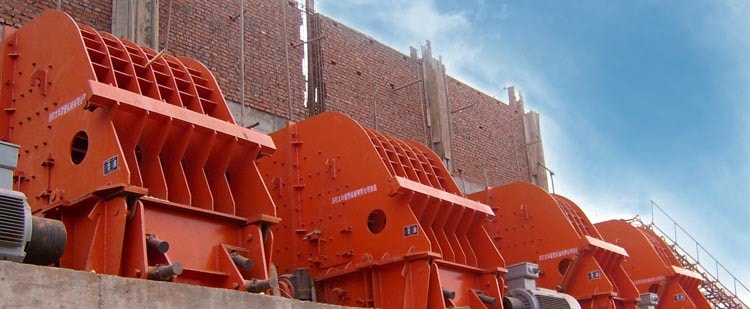

    山西应用案例
  •

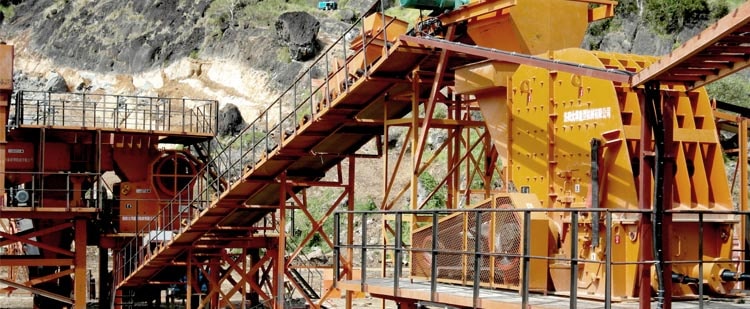

    斐济应用案例
  •

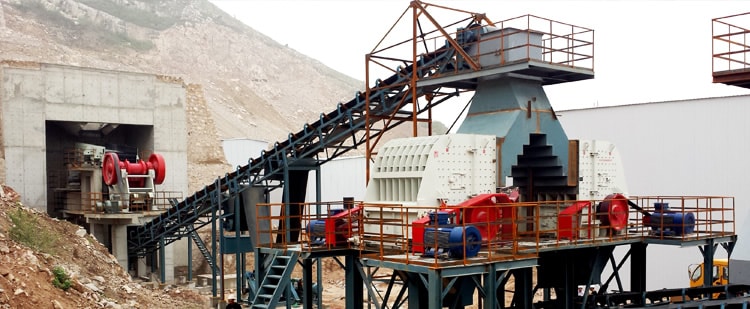

    居甫渡电站应用案例
