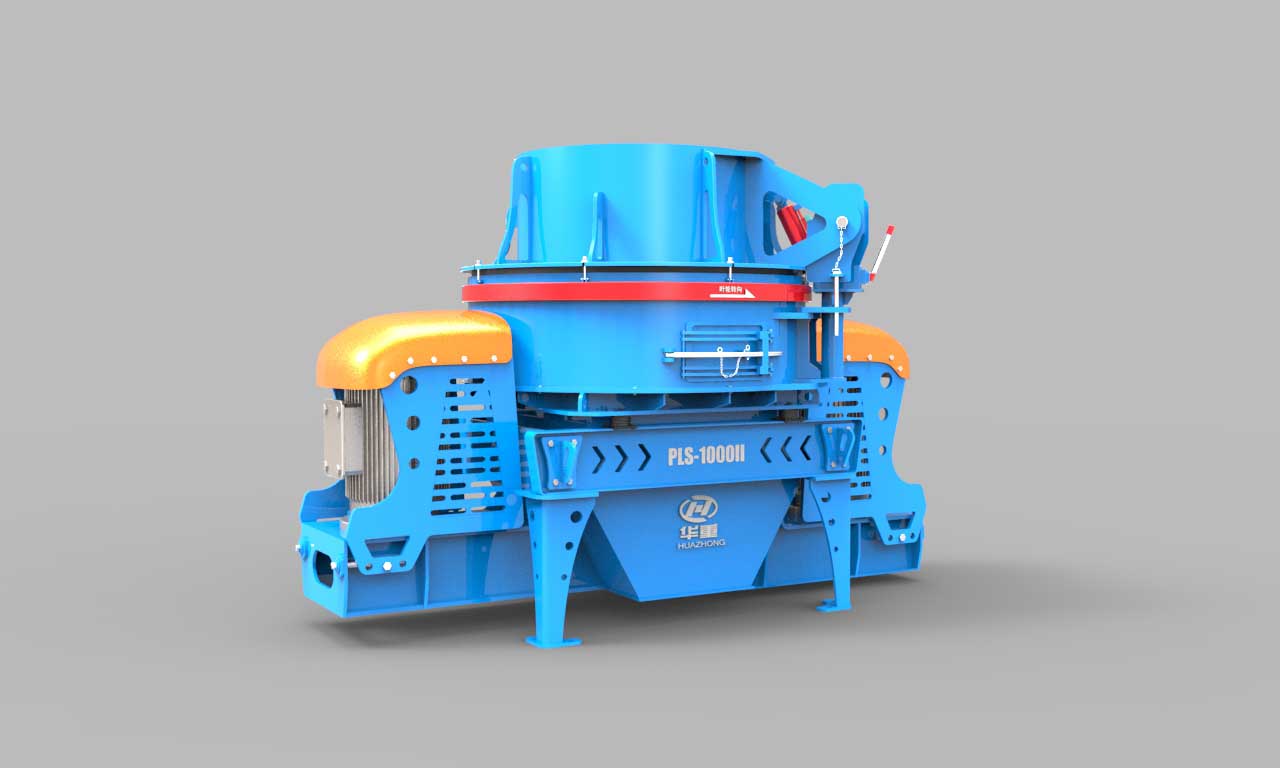

PLS系列立式冲击破碎机

PLS系列立式冲击破碎机是我公司由1989年研发制造的一款享誉盛名,颠覆传统破碎理念的新型破碎机,该自产品诞生就对国内各类岩石、矿物的破碎加工工业带来了颠覆性的变革,其具有使用成本低,适应强,通过量大,成品品质精良,应用广泛等特点和无与伦比的竞争优势,目前已有数千台该产品在国内诸多领域市场应用。PLS系列立式冲击破碎机可采用80米/秒以上的高转速模式,用于砂石骨料加工行业粗砂粒的再次细碎整形,从而起到优化调整成品砂粒度级配的作用,使砂子的细度模数可以更小。

应用领域:广泛应用于多种金属和非金属矿山、耐火材料、磨料陶瓷原料、建材及高速高铁建筑、水利水电施工、民间砂石骨料生产等行业的矿物、岩石的细碎整形作业。

给料粒度:5~60mm

生产能力:24~1100t/h

适用物料:特别对中硬、特硬或磨蚀性物料,如砂岩、花岗岩、玄武岩、碳化硅、金刚砂、矾土、镁砂等比其它设备更具优越性。


免费获取报价
咨询热线

0379-62669906

产品特点

配备深腔叶轮,耐磨性高,破碎效果好

含边沿护板的叶轮,叶轮上、下盘不用再涂耐磨层,磨损后可直接更换,使用寿命是涂焊层的3-5倍。深腔叶轮处理量更大,易损件耗用量低;全面优化的腔型,使得物料有最佳的运动轨迹和发射角度,从而获得最佳的破碎效果;全方位的本体防护,使用寿命更长。

选配手动液压泵,调整入料流量

该设备可以选择配置手动液压泵,从而来调整叶轮入料的流量,同时配合分料盘的高低位置调整,可以准确控制叶轮入料和圆周瀑落物料的比例。

自动运行控制系统,降低设备故障率

该设备可选配稀油润滑系统和PLC自动控制和监控系统,能适时的监控入料量、电流、油温、主轴温度、振动保护等各项运行数据,提前预警设备故障。

配备手动或电动葫芦和液压起顶装置,检修方便快捷

该设备也可以选择配置悬挂式的手动或电动葫芦,在设备检修和维护时,可以轻松起吊设备上机盖、进料斗、分料器、叶轮、主轴等且方便快捷。可以选择配备液压升顶开启装置, 方便设备检修时将进料斗顶起并旋转,移开。

“石打石、石打铁”两种破碎模式,适应性更强

该设备有“石打石”和“石打铁”两种破碎模式,且这两种模式可以共用一套破碎腔,通过简单部件更换,就可实现“石打石”和“石打铁”的破碎转换,从而适应更多工况和不同物料的破碎整形要求。

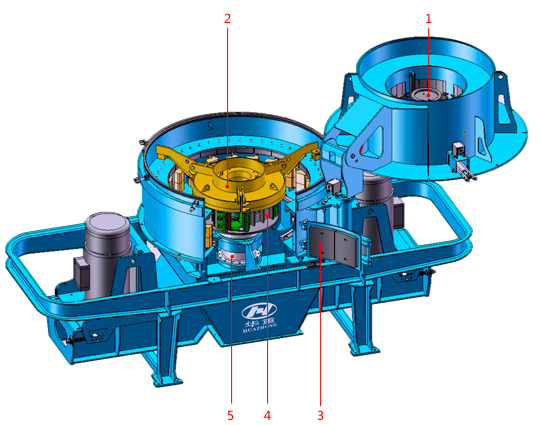

结构特点

1.PLS系列立式冲击破碎机进料斗内部高度可调的闸门与分料盘配合液压驱动的闸板,可以实现中心进料与窗口分流之间比例的准确控制,从而实现对出料的调整。(选配)
2.顶部起重机+拆叠分料器可以不借助外部起重机的情况下实现对叶轮内部易损件的快速更换,从而节约生产成本。(选配)
3.双手柄的检修门结构使打开与锁紧异常省力,同时对叶轮的日常检查也变得轻松快捷。
4.加强型的主轴总成使破碎机具有更小的振动值与更长的轴承寿命;简单可靠的脂润滑方式对维护保养要求很低,且保证主轴总成持续稳定的运行。
5.叶轮结构+优良的易损件性能把破碎机的性能提升,耗用降低.

工作原理

石打石:PLS系列立式冲击破碎机物料自设备上部均匀垂直落下,一部分通过分料器及入料管进入高速旋转的叶轮腔内,在高速离心力的作用下从叶轮的发射口抛射出来,与另一部分以伞状形式通过分料器分流落在叶轮圆周的物料高速撞击破碎,物料在相互撞击后,又会在叶轮和漩涡腔内形成涡流和多次撞击摩擦破碎。
石打铁:物料自设备上部均匀垂直落下,通过入料管进入高速旋转的叶轮腔内,在高速离心力的作用下从叶轮的发射口抛射出来,与涡动腔内正对叶轮的可调金属反击板或反击棒高速撞击破碎。

产品参数

规格型号 工作模式 最大入料
(mm)
叶轮直径
(mm)
叶轮转速
(r/min)
功 率
(kW)
通过量
(t/h)
PLS-550 破碎制砂 30 570 2258-2600 30 24-35
37 30-45
45 42-60
PLS-700 破碎制砂 35 720 1775-1965 55 50-68
75 64-85
90 77-100
110 94-120
PLS-850Ⅱ 破碎制砂 50 880 1320-1720 2×90 153-195
2×110 187-242
2×132 225-290
高速细碎整形 5 880 1795 2×160 270-345
2×110 120-175
2×132 150-210
PLS-1000Ⅱ 破碎制砂 60 990 1240-1460 2×160 270-375
2×200 340-470
2×220 375-520
2×250 425-585
高速细碎整形 5 990 1545 2×160 280-256
2×220 250-350
PLS-1200Ⅱ 破碎制砂 60 1110 1040-1300 2×250 430-600
2×280 450-640
2×315 500-715
高速细碎整形 5 1110 1400 2×250 300-400
2×280 350-450
PLS-1400Ⅱ 破碎制砂 60 1400 820-1020 2×450 765-1000
2×500 850-1100
高速细碎整形 5 1400 1100 2×450 620-720
2×500 700-800

注:1.破碎制砂模式时的线速度为70m/s,通过量下限为叶轮满负荷无分流,上限为叶轮满负荷+30%分流量。
  2.高速细碎整形模式时的线速度为80m/s。
